Мөнгөн морь-г толилуулж байнаQFT15-18 блок хийх машинавтоматжуулсан бетон блок үйлдвэрлэл, тууштай хэвний чанар, үр ашигтай их хэмжээний бүтээгдэхүүн гаргахыг эрэлхийлж буй үйлдвэрлэгчдэд зориулсан өндөр хүчин чадалтай шийдэл юм. Ухаалаг HMI+PLC удирдлага, серво чичиргээний дэвшилтэт технологид тулгуурлан бүтээгдсэн энэхүү төхөөрөмж нь хөндий блок, хучилтын чулуу, цул тоосго, хашлага, налуугаас хамгаалах тоосго, зүлгэн дээрх блок болон бусад бетон эдлэлийн үйлдвэрлэлийг дэмждэг.
QFT15-18 нь гар ажиллагаатай ажиллахгүйгээр илүү өндөр үйлдвэрлэлийн хүчин чадал шаарддаг үйлдвэрлэлийн блокийн үйлдвэрүүдэд зориулагдсан. Бүрэн автоматжуулсан үйлдвэрлэлийн үзэл баримтлал нь багцлах, холих, хэвлэх, зөөвөрлөх, хатууруулах, тавиуртай харьцах, тавиур хийх ажлыг нэгдсэн ажлын урсгалд холбодог. Бүтээгдэхүүн, түүхий эдийн найрлагаас хамааран машин нь цагт 8,600-10,000 хучилтын чулуу, цагт 2,450-3,000 хөндий блок, цагт 15,000-18,900 цул тоосго зэрэг үр дүнд хүрэх боломжтой. Дөрвөн тэнхлэгт чиптэй серво чичиргээний систем, өдөөх дундаж хурдатгал нь ойролцоогоор 30 г, өдөөх давтамж 0-65 Гц, үндсэн машинд суурилуулсан ойролцоогоор 135 кВт чадал нь өндөр хүчин чадалтай бетон бүтээгдэхүүн үйлдвэрлэх техникийн үндэс суурийг бүрдүүлдэг.
Агуулга
- QFT15-18 блок хийх машин гэж юу вэ?
- Автоматжуулалт нь үйлдвэрлэлийн үр ашгийг хэрхэн сайжруулдаг вэ?
- Серво чичиргээ яагаад бетон блокны чанарт чухал байдаг вэ?
- Машин ямар бүтээгдэхүүн үйлдвэрлэж чадах вэ?
- Техникийн гол үзүүлэлтүүд юу вэ?
- Энэ нь бүрэн автомат үйлдвэрлэлийн шугамд хэрхэн тохирох вэ?
- Худалдан авагчид худалдан авахаасаа өмнө юуг анхаарах ёстой вэ?
- Байнга асуудаг асуултууд
- Дүгнэлт

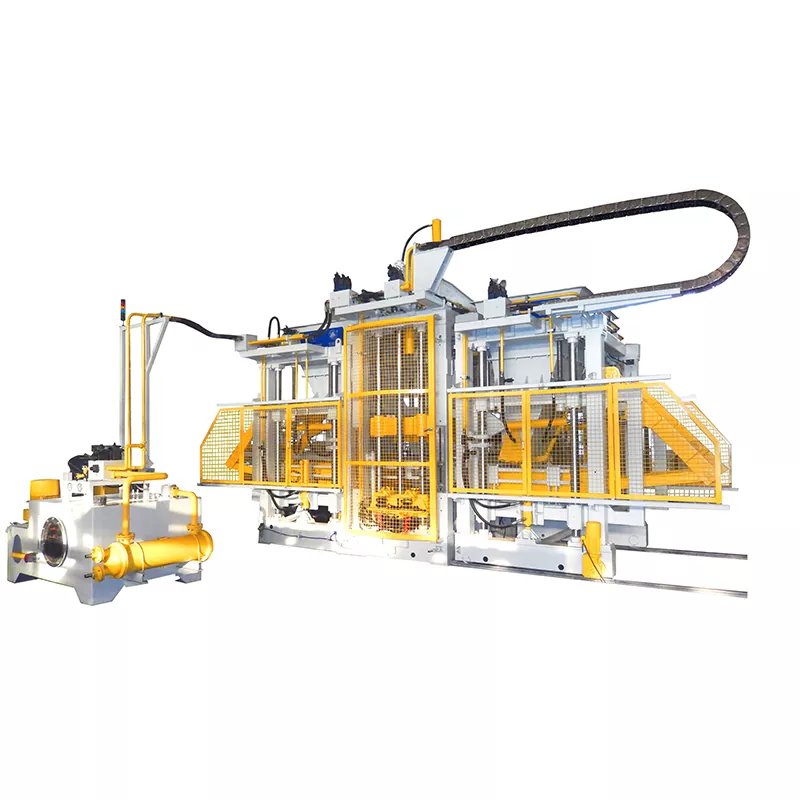

QFT15-18 блок хийх машин гэж юу вэ?
QFT15-18 нь том хэмжээний үйлдвэрлэлийн үйл ажиллагаанд зориулан бүтээгдсэн өндөр хүчин чадалтай автомат бетон блок үйлдвэрлэх машин юм. Их хэмжээний гарын авлагын оролцоотой жижиг блок машинуудаас ялгаатай нь энэ загвар нь нэгдсэн автоматжуулсан ажлын урсгал болон HMI+PLC ухаалаг дижитал хяналтын системээр бүтээгдсэн.
Энэхүү машин нь Silver Horse блок үйлдвэрлэх тоног төхөөрөмжийн цувралд хамаарах бөгөөд өмнөх QFT 9-16 загвараас илүү өндөр хүчин чадалтай залгамжлагч болгон бүтээгдсэн. Түүний үйлдвэрлэлийн тохиргоо нь дахин давтагдах хэвний мөчлөг, төвлөрсөн процессын хяналт, материалын үр ашигтай зохицуулалт шаардлагатай үйлдвэрүүдэд зориулагдсан.
Үүний чухал шинж чанаруудын нэг нь хэвний тохиргоог өөрчлөх замаар янз бүрийн бетонон бүтээгдэхүүнийг байрлуулах чадвар юм. Энэ нь барилга байгууламж, хотын дэд бүтэц, тохижилт, зам хучилт, налууг хамгаалах төслүүдэд үйлчилдэг үйлдвэрлэгчдэд энэ төхөөрөмжийг ашигтай болгодог.
Автоматжуулалт нь үйлдвэрлэлийн үр ашгийг хэрхэн сайжруулдаг вэ?
Орчин үеийн бетон зуурмагийн үйлдвэрийн хувьд үйлдвэрлэлийн үр ашгийг зөвхөн үндсэн машины хурдаар тодорхойлдоггүй. Материал бэлтгэх, тавиурын хөдөлгөөн, бүтээгдэхүүнийг шилжүүлэх, хатууруулах, овоолох, операторын оролцоо зэрэг нь үйлдвэрийн бодит бүтээгдэхүүнд нөлөөлж болно.
QFT15-18 нь эдгээр үе шатуудыг зохицуулалттай үйлдвэрлэлийн процесс болгон холбох зорилготой юм. Бүрэн автомат тохиргоо нь түүхий эдийг цутгах, холих, хэвлэх, нойтон блокоор зөөвөрлөх, тавиуртай харьцах, хатууруулах, тавиур хадгалах, робот тавиур хийх зэрэг үйл ажиллагааг нэгтгэх боломжтой.
- Гар ажиллагаа багассан:Автомат материалтай харьцах, тавиурын хөдөлгөөн нь дахин давтагдах хөдөлмөрийн шаардлагыг бууруулдаг.
- Тогтвортой ажиллагаа:PLC-д суурилсан хяналт нь давтагдсан мөчлөгийн туршид үйлдвэрлэлийн параметрүүдийг стандартчилахад тусалдаг.
- Илүү өндөр дамжуулах чадвар:Том цутгах хүчин чадал нь үйлдвэрлэлийн мөчлөг бүрт илүү олон бүтээгдэхүүн бий болгох боломжийг олгодог.
- Ажлын урсгалын зохицуулалтыг сайжруулах:Конвейер, тавиурын систем, хатууруулах төхөөрөмж, тавиурын тоног төхөөрөмж нь холбогдсон үйлдвэрлэлийн систем болж ажиллах боломжтой.
- Төвлөрсөн хяналт:HMI болон PLC удирдлага нь үйлдвэрлэлийг удирдах илүү зохион байгуулалттай арга замыг операторуудад олгодог.
Урт хугацааны үйлдвэрлэлээ өргөжүүлэхээр төлөвлөж буй үйлдвэрүүдийн хувьд автоматжуулалт нь үйлдвэрлэлийн хэрэгцээ нэмэгдэхийн хэрээр үйлдвэрлэлийн процессыг стандартчилахад хялбар болгодог.
Серво чичиргээ яагаад бетон блокны чанарт чухал байдаг вэ?
Чичиргээ нь бетоны хольцыг хэвний дотор үр дүнтэй тарааж, нягтруулж байх ёстой тул бетон бүтээгдхүүний хэвний чухал хэсэг юм. Тогтворгүй чичиргээ нь нягтрал, гадаргуугийн харагдах байдал, бүтээгдэхүүний геометрийн өөрчлөлтөд нөлөөлдөг.
QFT15-18 нь Silver Horse-ийн патентлагдсан технологиор бүтээгдсэн дөрвөн тэнхлэгт чиптэй серво чичиргээний системийг ашигладаг. Нийтлэгдсэн техникийн үзүүлэлтүүд нь өдөөх давтамжийг 0-65 Гц, өдөөх хурдатгалын дундаж хурдыг ойролцоогоор 30 граммаар илэрхийлдэг.
Серво чичиргээний тохиргоо нь хяналттай, үр ашигтай материалын нягтралыг хангах зорилготой юм. Тохиромжтой чичиргээний параметрүүд нь бетон хольц, хэвний загвар, бүтээгдэхүүний шаардлагад нийцсэн тохиолдолд процесс нь жигд байдал, хэвний тогтвортой байдлыг сайжруулахад тусална.
Энэ нь өөр өөр хэмжээс эсвэл бүтцийн шаардлага бүхий бүтээгдэхүүн үйлдвэрлэхэд онцгой ач холбогдолтой юм. Чичиргээг тогтмол хурдтай механик ажиллагаа гэж үзэхийн оронд компьютерийн удирдлагатай давтамж хувиргах систем нь үйлдвэрлэлийн параметрийн удирдлагын илүү уян хатан байдлыг хангадаг.
Машин ямар бүтээгдэхүүн үйлдвэрлэж чадах вэ?
Өндөр хүчин чадалтай блок хийх системийн гол давуу талуудын нэг нь үйлдвэрлэлийн олон талт байдал юм. Тохиромжтой хөгц, зөв боловсруулсан түүхий эдээр QFT15-18 нь олон төрлийн бетон бүтээгдэхүүн үйлдвэрлэх боломжтой.
| Бүтээгдэхүүний төрөл | Ердийн хэмжээ | Хэвний хэмжээ | Лавлагааны гаралт |
|---|---|---|---|
| Хучилтын чулуу | 198 × 98 × 60/80 мм | 60 ширхэг / тавиур | 8,600-10,000 ширхэг / цаг |
| Өнгөт хашлага | 500–800 × 120 × 350 мм | 2 ширхэг / тавиур | 205-240 ширхэг / цаг |
| Налуугаас хамгаалах тоосго | 406 × 305 × 102 мм | 9 ширхэг / тавиур | 1,300-1,620 ширхэг / цаг |
| Хатуу тоосго | 240 × 115 × 53 мм | 84 ширхэг / тавиур | 15,000–18,900 ширхэг / цаг |
| Хөндий блок | 390 × 190 × 190 мм | 15 ширхэг / тавиур | 2,450-3,000 ширхэг / цаг |
Тоног төхөөрөмжийг блок, зүлэгжүүлсэн блок, экологийн нэвчилттэй тоосго, сүвэрхэг блок, хиймэл чулуу, хотын тоосго, барилгын тусгай бүтээгдэхүүн зэрэг бүтээгдэхүүнд тохируулж болно. Бодит гарц нь бүтээгдэхүүний хэмжээ, түүхий эд, найрлага, шаардлагатай бүтээгдэхүүний зэрэглэлээс хамаарч өөр өөр байдаг.
Техникийн гол үзүүлэлтүүд юу вэ?
Блок хийх машиныг үнэлэхдээ техникийн тохиргоог ойлгох нь нэн чухал бөгөөд учир нь зөвхөн гаралт нь үйлдвэрлэлийн бүрэн хүчин чадлыг тодорхойлдоггүй.
| Техникийн зүйл | QFT15-18 Лавлагааны тодорхойлолт |
|---|---|
| Тавиурын хэмжээ | 1,400 × 1,200 мм |
| Үндсэн машин суурилуулсан эрчим хүч | Ойролцоогоор 135 кВт |
| Өдөөлтийн давтамж | 0-65 Гц |
| Дундаж өдөөх хурдатгал | Ойролцоогоор 30 гр |
| Чичиргээний систем | Дөрвөн тэнхлэгт чиптэй серво чичиргээний систем |
| Хяналтын систем | HMI + PLC ухаалаг дижитал удирдлага |
| Үйлдвэрлэлийн горим | Бүрэн автомат үйлдвэрлэлийн тохиргоо |
Эдгээр үзүүлэлтүүдийг үйлдвэрийн бүтээгдэхүүн, үйлдвэрлэлийн төлөвлөгөөний хамт авч үзэх хэрэгтэй. Жишээлбэл, хэвний хэмжээ, хэмжээ, эргэлтийн хугацаа, материалын зарцуулалт өөр өөр байдаг тул хөндий блокуудын гаралтыг жижиг хучилттай чулууны гаралттай шууд харьцуулах боломжгүй юм.
Энэ нь бүрэн автомат үйлдвэрлэлийн шугамд хэрхэн тохирох вэ?
Үндсэн машин нь үйлдвэрлэлийн блок үйлдвэрлэх системийн зөвхөн нэг хэсгийг төлөөлдөг. Тасралтгүй үйлдвэрлэлд хүрэхийн тулд туслах тоног төхөөрөмжийг материал бэлтгэх, хэвлэх, тээвэрлэх, хатууруулах, бэлэн бүтээгдэхүүнтэй харьцах зэрэгтэй уялдуулан зохицуулах ёстой.
Ердийн автомат тохиргоонд дараахь зүйлс орно.
- Цутгах машин
- Өнгө-материал холигч
- Үндсэн материалын холигч
- Шураг конвейер ба цементийн силос
- Цементийн масштаб
- Материалын туузан дамжуулагч
- Блок үүсгэх үндсэн машин
- Нойтон блок дамжуулагч
- Тавиур тэжээгч ба тавиурын цахилгаан шат
- Хатаах зуух, хатууруулах конвейер
- Тавиур буулгах, хадгалах төхөөрөмж
- Координат хэлбэрийн тавиур хийх робот
- PLC хяналтын өрөө
- Сав баглаа боодлын систем
Энэхүү нэгдсэн арга барил нь үйлдвэрлэгчдэд блок үүсгэх машиныг тусгаарлагдсан тоног төхөөрөмж гэж үнэлэхийн оронд үйлдвэрийн иж бүрэн ажлын урсгалын эргэн тойронд үйлдвэрлэлийн хүчин чадлыг төлөвлөх боломжийг олгодог. Томоохон төслүүдийн хувьд бүрэн автомат блок хийх үйлдвэрлэлийн шугам нь илүү зохицуулалттай шийдлийг өгөх боломжтой.
Худалдан авагчид худалдан авахаасаа өмнө юуг анхаарах ёстой вэ?
Аж үйлдвэрийн блок үйлдвэрлэх тоног төхөөрөмжийг сонгохдоо хамгийн том нэрлэсэн гарцтай машиныг сонгохоос илүүтэйгээр төлөвлөсөн бүтээгдэхүүн, шаардагдах үйлдвэрлэлийн хүчин чадлаас эхлэх хэрэгтэй.
- Бүтээгдэхүүний хүрээг тодорхойлох:Үйлдвэр нь голчлон хөндий блок, цул тоосго, хучилт, хашлага, нэвчилттэй тоосго эсвэл хэд хэдэн төрлийн бүтээгдэхүүн үйлдвэрлэх эсэхийг тодорхойлох.
- Бодит хүчин чадлыг тооцоолох:Зөвхөн нэг цагийн хамгийн их гаралтад найдахын оронд хэвний мөчлөг, хатууруулах хүчин чадал, ажлын цаг, бүтээгдэхүүний хэмжээ, төлөвлөсөн ашиглалтыг анхаарч үзээрэй.
- Автоматжуулалтын шаардлагыг үнэлэх:Багц, зөөвөрлөх, тавиуртай харьцах, хатууруулах, тавиуржуулах ажлыг хэр зэрэг автоматжуулахыг шийдээрэй.
- Үйлдвэрийн дэд бүтцийг шалгах:Боломжтой цахилгааны хүчин чадал, үйлдвэрлэлийн орон зай, түүхий эд хадгалах, хатууруулах талбай, бэлэн бүтээгдэхүүнтэй харьцах зай зэргийг баталгаажуулна уу.
- Мөөгөнцрийн уян хатан байдлыг анхаарч үзээрэй:Хэрэв олон төрлийн бүтээгдэхүүн хийхээр төлөвлөж байгаа бол хэвний нийцтэй байдал, өөрчлөлтийн шаардлагыг худалдан авах шийдвэрт тусгах ёстой.
- Техникийн дэмжлэгийг шалгах:Суурилуулалт, ашиглалтанд оруулах, операторын сургалт, сэлбэг хэрэгсэл, борлуулалтын дараах дэмжлэг нь эхлүүлэх үйл явцад шууд нөлөөлдөг.
Мөнгөн морь нь олон бүс нутагт өөрийн компанийн мэдээллийн тайлагналын төслүүдийг хэрэгжүүлснээр олон улсын зах зээлд блок үйлдвэрлэх шийдлүүдийг боловсруулж, нийлүүлсэн. Мөн үйлдвэрлэгч өөрийн тоног төхөөрөмж нь олон улсын экспортын шаардлагад нийцүүлэн бүтээгдсэн бөгөөд үйлдвэрлэлийн иж бүрэн шийдлийг хангахад туслах тоног төхөөрөмжөөр хангагдах боломжтой гэж мэдэгджээ.
Байнга асуудаг асуултууд
QFT15-18 ямар төрлийн блок үйлдвэрлэх боломжтой вэ?
Уг машин нь тохиромжтой хэв, үйлдвэрлэлийн найрлагатай нийцүүлэн хөндий блок, цул тоосго, хучилтын чулуу, хашлага, налууг хамгаалах тоосго, зүлгэн дээрх блок, экологийн нэвчилттэй тоосго, сүвэрхэг блок болон бусад бетон бүтээгдэхүүн үйлдвэрлэх боломжтой.
Хоосон блокуудад зориулсан QFT15-18-ийн гаралт ямар вэ?
390 × 190 × 190 мм-ийн хөндий блокийн хувьд хэвлэгдсэн техникийн үзүүлэлт нь тавиур бүрт 15 ширхэг хэвлэх хэмжээ, ойролцоогоор 18-22 секундын мөчлөгийн хугацаа, цагт ойролцоогоор 2,450-3,000 ширхэг, нэг цагт ойролцоогоор 34-42 м³-тэй тэнцэх лавлагаа гаралтыг заана.
QFT15-18 автоматжуулсан үйлдвэрүүдэд тохиромжтой юу?
Тиймээ. Энэхүү машин нь үйлдвэрлэлийн бүрэн автоматжуулсан тохиргоонд зориулагдсан бөгөөд зуурмаг, холих, зөөвөрлөх, хатууруулах, тавиуртай харьцах, тавиур хийх, PLC хяналтын системүүдтэй нэгтгэгдэх боломжтой.
Үндсэн машинд суурилуулсан хүч гэж юу вэ?
Нийтлэгдсэн техникийн үзүүлэлтүүд нь үндсэн машинд ойролцоогоор 135 кВт-ыг зааж өгдөг. Бүрэн үйлдвэрлэлийн шугамын цахилгааны нийт хэрэгцээ нь нэмэлт тоног төхөөрөмжийг багтаасан байх ёстой тул илүү өндөр байх болно.
Бодит үйлдвэрлэлийн мөчлөгт ямар хүчин зүйл нөлөөлдөг вэ?
Бүтээгдэхүүний хэмжээ, түүхий эдийн шинж чанар, бетоны найрлага, бүтээгдэхүүний бат бэх буюу зэрэглэлийн шаардлага, хэвний тохиргоо, ашиглалтын нөхцөл зэрэг нь хэвний эргэлт болон эцсийн гарцад нөлөөлдөг.
Тоног төхөөрөмжийг хучилтын чулуу үйлдвэрлэхэд ашиглаж болох уу?
Тиймээ. Нийтлэгдсэн өгөгдөлд нэг тавиур дээр 60 ширхэг, 20-25 секундын мөчлөгийн хугацаа, цагт ойролцоогоор 8,600-10,000 ширхэг гаралттай 198 × 98 × 60/80 мм-ийн хучилтын чулууны тохиргоог жагсаасан байна.
Дүгнэлт
QFT15-18 нь өндөр хүчин чадалтай хэлбэржүүлэлт, автоматжуулсан үйлдвэрлэлийн удирдлага, серво чичиргээний технологи, уян хатан бүтээгдэхүүний хэрэглээг нэгтгэж, том хэмжээний бетон бүтээгдэхүүн үйлдвэрлэхэд зориулагдсан үйлдвэрлэлийн платформ юм. Техникийн тохиргоо нь ялангуяа чулуун хавтан, хөндий блок, цул тоосго, хашлага, налуугаас хамгаалах бүтээгдэхүүн болон бусад бетонон барилгын материал үйлдвэрлэдэг үйлдвэрүүдэд онцгой ач холбогдолтой юм. Хэрэв та блок үйлдвэрлэх шинэ үйлдвэр байгуулах, одоо байгаа байгууламжаа шинэчлэх, эсвэл тодорхой бүтээгдэхүүний багцын тоног төхөөрөмжийн хүчин чадлыг үнэлэхээр төлөвлөж байгаа бол QFT15-18 блок хийх машины талаар илүү ихийг мэдэж, шаардлагатай бүтээгдэхүүн, хэв, түүхий эд, автоматжуулалтын тохиргооны талаар Silver Horse-тэй ярилцаарай. Тохиромжтой үйлдвэрлэлийн санал, тоног төхөөрөмжийн тохиргоо, үнийн санал авахын тулд,бидэнтэй холбоо барина ууӨнөөдөр манай техникийн баг танд блок үйлдвэрлэх практик шийдлийг төлөвлөхөд тусална уу.
